皮帶輸送機在使用過程中，由于運送的距離長、輸送的重量增加，以及傳輸裝置安裝過程的不準確等，都會造成橡膠運輸帶出現跑偏、磨損，甚至卡帶、撕裂等現象，會給生產過程帶來極大的隱患，嚴重影響生產效率，在業內現有的多數帶式輸送機糾偏器只是一個回轉中心，不能實現自動的糾偏，需要人工現場調節后用鐵鏈鎖在皮帶輸送機的機架上，糾偏器兩側的擋輥與槽形托輥組不在同一條直線上，且兩者的軸線不垂直，糾偏效果不是很理想，如果使用以立輥、托輥、附架、支架及其底座組成的調偏裝置，雖可解決部分輸送帶跑偏現象，但由于它們之間長期的產生摩擦、擠壓，易造成立輥的脫落、以及附架的變形，出現卡帶、灰堵的問題；

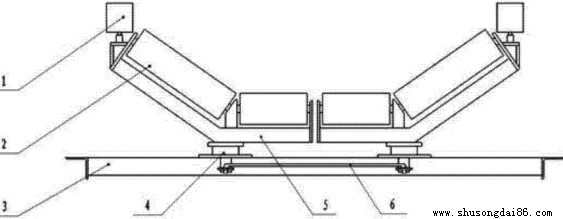

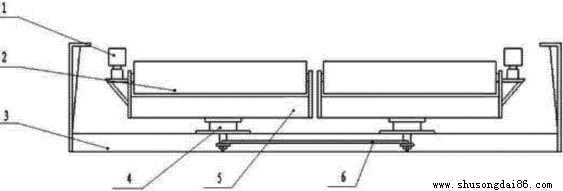

    為了解決行業內技術上的不足，河北坤碩運輸帶生產廠家開發出了一種結構簡單、緊湊、設計合理、易安裝及維修，能夠?qū)崿F(xiàn)對皮帶跑偏的調整、并保持橡膠帶工作過程中的平穩性的調心托輥組，此種機構主要是由固定支架、調心托輥、回轉支架組成，在輸送機支架上設計有分別連接著回轉架的兩個旋轉體，其主要是由軸座、上部的推力軸承、下部的耐久軸承、以及連桿構成的，另外固定支架與皮帶輸送機的機架為螺栓連接，同時在回轉支架上安裝有槽型托輥組，其內側的平行托輥卡接在了支架上，而外側的托輥向上傾斜，在其邊緣布置著擋輥組件，兩旋轉體之間設有連桿可控制調節回轉架的位置，立輥與調心托輥組設計在了同一平面上，其軸線平行下托輥的軸線垂直；

    皮帶跑偏調整的原理：當輸送皮帶向一側跑偏時，該側的上調心托輥組會迅速糾偏，由于連桿的作用會使得另一側的托輥組同時也實現糾偏，使橡膠皮帶能夠自動回位，這樣可以降低其回轉半徑，增大回轉角度，使得糾偏力度增大，反應迅速，由于立輥的軸線與平輥的軸線垂直，可使接受花紋環形輸送帶跑偏的推力完全來用于糾偏作用，坤碩橡膠輸送帶廠家的所設計的此套機構可采用機械傳動的方式來調整移動回轉支架，使用效果可靠、結構堅固耐用，可廣泛用于傳送各種物料的皮帶輸送機設備上。
